진동측정 센서 사용법, 주의사항

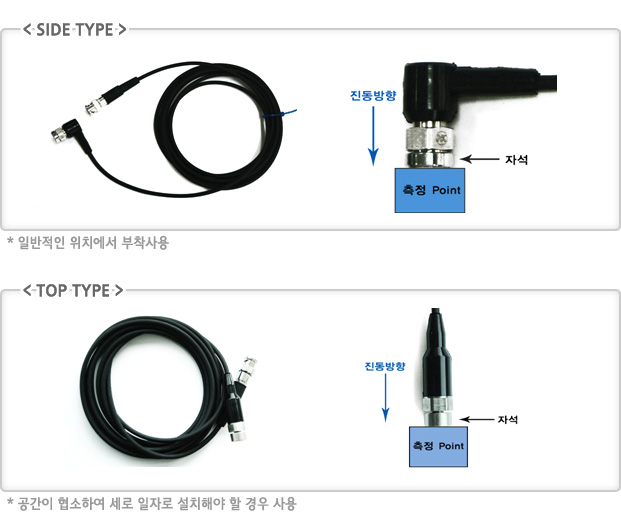

센서 Type 및 부착방법
센서 부착시 주의사항
  • 진동센서는 자석 부착방식입니다. 차체에 부착하실 경우, 도색이 벗겨지지 않도록 주의하십시오.
  • 센서는 진동방향과 일치시켜 부착하고, 해당 부품의 진동이 직접 전해지는 부위에 부착합니다. 방향이 일치하지 않을 경우 측정 값이 유효하지 않습니다.
  • 자석이 부착되지 않는 부위를 측정하실 경우는 측정 POINT에 센서를 대고 손으로 밀착시켜 지긋이 누른 상태에서 측정할 수 있습니다.
  • 통상적으로 자석이 붙지 않는 위치에서의 센서부착은 경질의 접착제를 이용하여 부착한 후 측정합니다. 그러나 접착제 이용에 따른 차량 상태의 훼손이 우려되므로 상황에 맞게 부착방법을 선택해야 합니다.
  • 진동센서는 사용빈도나 사용환경에 따라 다소 차이가 있으나 정기적인 검교정을 실시해야 정확한 측정을 진행할 수 있습니다. 권장 검교정 주기는 6개월입니다.
  • 차량 측정 위치별 센서 부착방법은 측정위치 메뉴를 참조하시기 바랍니다.

소음측정 센서 사용법, 주의사항

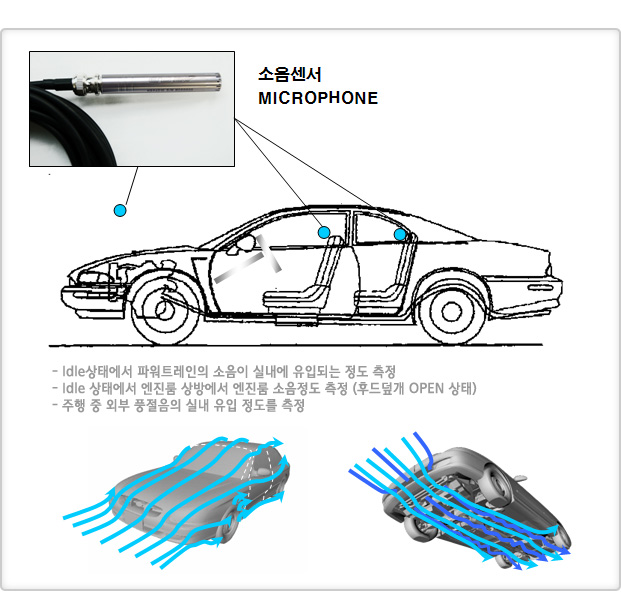

센서 설치 방법
  • 소음 측정은 음원 방향으로 소음센서를 설치하여 측정합니다.
  • 소음 센서는 음원과 이격시켜 설치하고, 해당부품의 진동이 직접 전해지지 않도록 독립적으로 설치하여야 합니다.
  • 자체나 부품의 진동, 마찰 등으로 발생하는 소음은 진동센서를 이용하여 측정합니다.
  • 소음측정은 대기 중으로 전파되는 소음을 측정할 경우 사용합니다. (ex. 풍절음. 실내의 일반적인 소음 수준, 실내에서 외부소음의 차단 정도측정 등)
소음측정 시 주의사항
  • 소음측정은 진단기준이 존재하지 않습니다.
  • 소음측정은 비교측정이 유효하지 않습니다. 소음은 측정의 특성상 비교대상 측정간 동일한 환경조건을 만들거나 유지하기가 어렵기 때문입니다.
  • 소음측정은 2개의 차종을 동시 측정하여 비교할 경우라고 할지라도 유효하지 않을 가능성이 높습니다. 이 경우 측정 값은 참고자료로만 활용하시기 바랍니다.

밸런스측정 센서 사용법, 주의사항

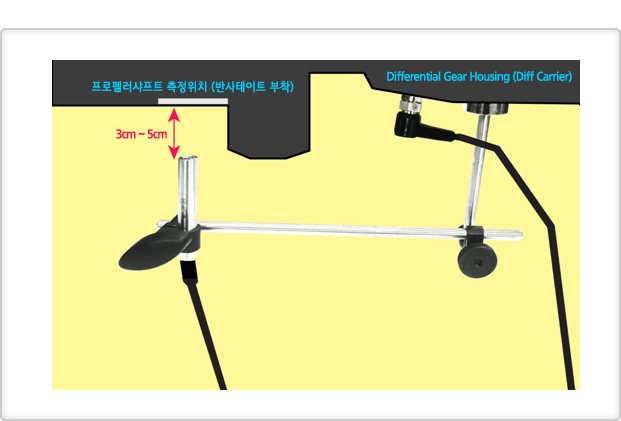

포토타코센서 설치방법
  • 마그네틱 스탠드를 이용하여 Diff Carrier에 Base를 고정시키고 센서는 반사테이프를 지향하도록 설치합니다.
  • 진동센서는 Diff Carrier의 평평한 면에 부착(테이프 부착상태로 출고됨)합니다.
  • 센서와 반사테이프간의 거리는 3~5cm정도 유지합니다.

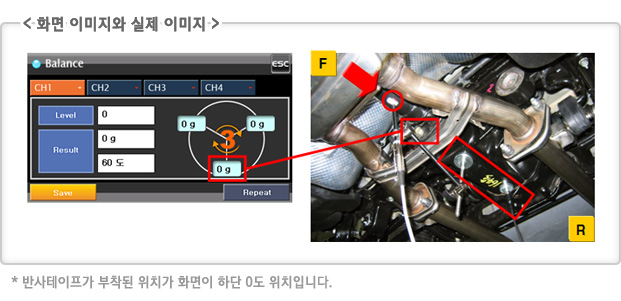

밸런스 측정과정
  • 밸런스 측정은 2인 1조로 진행하는 것이 안전합니다.
  • 밸런스 측정은 2주식 4포인트 리프트로 자체를 올려 고정시키고 후륜타이어를 탈거한 상태에서 측정합니다.
  • 포토타코센서와 진동센서 설치가 끝나면 측정준비가 끝난 상태입니다.
  • 보조자가 시동을 켜고, 기어비가 1:1인 상태에서 RPM을 3500으로 유지합니다.
  • 측정담당자는 3500 RPM에서 진동센서 측정신호가 정상적으로 입력되고 있는지 확인하십시오.
  • 측정이 정상적으로 진행되면 단말기 화면이 자동으로 계산과정으로 전환됩니다.
  • 측정이 실패할 경우에는 “Retry” 버튼을 눌러 측정을 반복하십시오.
밸런스 측정 시 주의사항
  • 단말기와 매뉴얼의 지시에 따르십시오.
  • 밸런스 측정은 후륜이 3500RPM으로 회전하고 있고, 배기관이 뜨거운 상태이므로 특히 안전에 유의하시기 바랍니다.
  • 포토타코 센서는 형광등이나 백열전구 등 센서의 파장과 유사한 파장의 빛이 들어올 경우, 오작동할 가능성이 있습니다. 센서에 빛을 주사하지 마시기 바랍니다.

ENSVIEW 설치 및 사용법

ENSView 설치 방법

  1. 고객지원 > 다운로드 메뉴에서 ENSView 설치 프로그램을 다운로드 합니다.
    XP버전과 Vista 버전 중 사용중인 PC의 운영체제에 해당하는 파일을 이용합니다.

  2. 다운로드파일을 실행하면 ENSView 설치가 시작됩니다.
    기본설치경로는 C:\Program files\HK-ENS\ENSView 디렉토리가 됩니다.
    설치 디렉토리는 변경할 수 있습니다.

  3. 설치가 끝나면 바탕화면에 “ENSView실행하기” 아이콘과 “ActivSync설치하기”아이콘이 생성됩니다.
    먼저 “ActiveSync설치하기”를 실행하십시오.

  4. ActiveSync설치가 완료되면 설치가 성공적으로 끝난 상태입니다.

ENSView와 단말기 연결하기(UBS 케이블)

  1. USB 케이블을 이용하여 단말기와 PC를 연결합니다.
    케이블이 연결되면 단말기에 연결 신호음이 발생합니다.

  2. “ENS View실행하기”아이콘을 누르면 ENSView가 실행됩니다. 단말기가 정상적으로 연결되어 있으면 ENSView 화면의 “단말기연결상태” 아이콘 이미지가 녹색입니다. (연결이 안되어 있을 경우 빨강색)

  3. 정상적으로 연결되면 단말기에 저장된 파일리스트를 확인할 수 있습니다.

  4. 정상적으로 연결이 안될 경우에는 ActiveSync프로그램을 열어 “파일(F)”, “연결설정”, ”연결”, “확인”, “취소”를 누르면 PC가 단말기를 인식하고 ENSView도 단말기와 연결됩니다.

단말기에 저장된 파일을 ENSView에서 열기(SD카드 Reader기 이용 파일복사)

  1. 단말기에 저장한 파일을 ENSView에서 여는 방법은 USB케이블로 연결하여 직접 가져오는 방법과 SD카드리더기를 이용하여 사용자가 PC로 옮기는 방법이 있습니다.

  2. 단말기에서 SD카드를 뽑아서 SD카드리더기에 삽입한 다음, PC USB포트에 리더기를 꽂습니다.
    PC가 이동식저장매체를 인식하면 해당 매체의 디렉토리 중 측정한 파일의 종류에 따라 “Vibration”, “noise”, “balance” 디렉토리에서 해당 파일을 복사하거나 잘라내기를 합니다.

  3. 이제 ENSView가 설치된 디렉토리의 하위에 있는 “Down” 폴더에 해당 파일을 붙여넣습니다.
    ENSView의 Down디렉토리는 기본설치 시에는 “C:\Program Files\HK-ENS\ENSView\Down”이며, 사용자가 별도로 지정하신 경우는 해당 디렉토리를 찾으시기 바랍니다.

  4. 파일을 옮기고 나면 ENSView 프로그램의 파일보기 리스트 창에 복사한 파일이 나타납니다.

장비 사용시 주의사항

측정메뉴 - 측정센서 - 측정 채널 - 채널Gain 확인

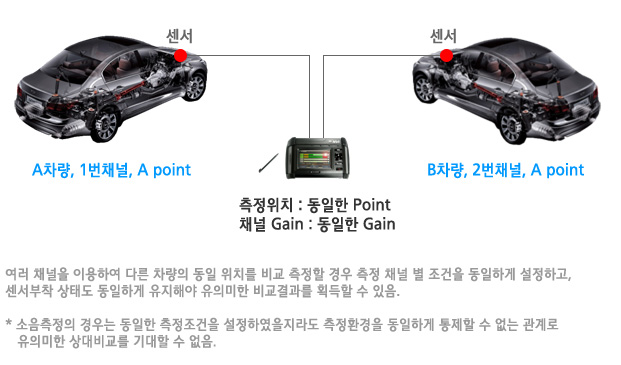

상대비교 측정 시 동일한 측정조건(환경) 유지

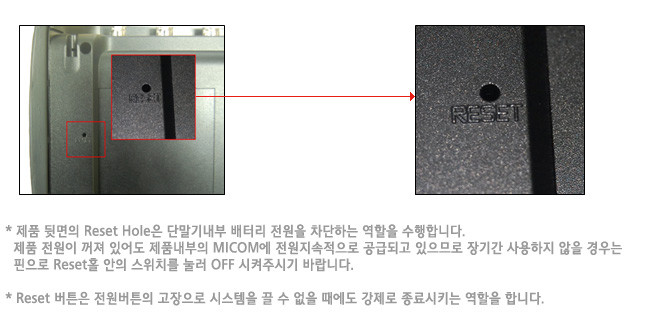

장기간 보관 시 전원 Reset 버튼 Off

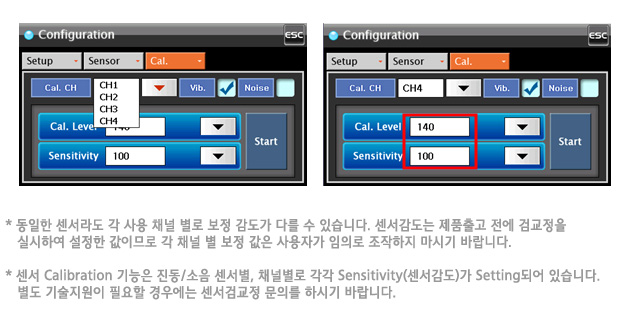

센서 Calibration 기능 임의조작 금지
